Система контроля измерения клея AMS
Система AMS предназначена для точного контроля и оптимизации количества наносимого клея.
Система AMS измеряет и контролирует количество используемого клея и сигнализирует, когда его количество отклоняется от заданного диапазона.
Существует две версии системы, которые различаются точностью и временем отклика. Выбор подходящей версии зависит от скорости производственной линии и требований к качеству продукции.
Версия AMS-K
В этой версии данные определяются с помощью поршневого насоса. Расход клея измеряется поэтапно с помощью хода поршня насоса. Система AMS-K входит в стандартную комплектацию плавителя Vision и доступна в качестве опции для Concept Diamond/Stream.
Версия AMS-V (внешний)
Версия AMS-V обеспечивает более точные и быстрые замеры, чем AMS-K. Она измеряет расход клея с помощью шестеренчатого расходомера. Измерительный модуль AMS-V доступен в двух вариантах: встроенный в клеевой дозатор и в виде внешнего блока. Внешний блок AMS-V устанавливается снаружи плавителя между двумя нагретыми шлангами и особенно хорошо подходит для использования с крупногабаритным оборудованием (например, JumboFlex, RobaDrum). Он особенно удобен для простой модернизации существующих клеевых систем.
Основные преимущества системы AMS
- Стабильность процесса благодаря контролю расхода клея
- Надежное склеивание при минимальном количества наносимого клея
- Снижение производственных затрат

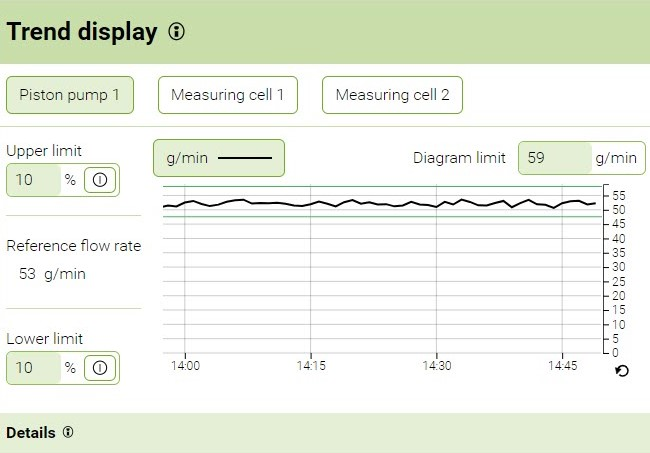

- Уведомление в случае отклонения от заданного диапазона допустимых значений
- Наглядное графическое представление и экспорт данных (в формате CSV) через USB или коммуникационный интерфейс
- Оптимизация закупок и хранения клея на основе анализа данных о его расходе
Контроль и аналитика
Контролируя количество наносимого клея, можно свести к минимуму его расход и при этом получить надежно склеенный продукт.

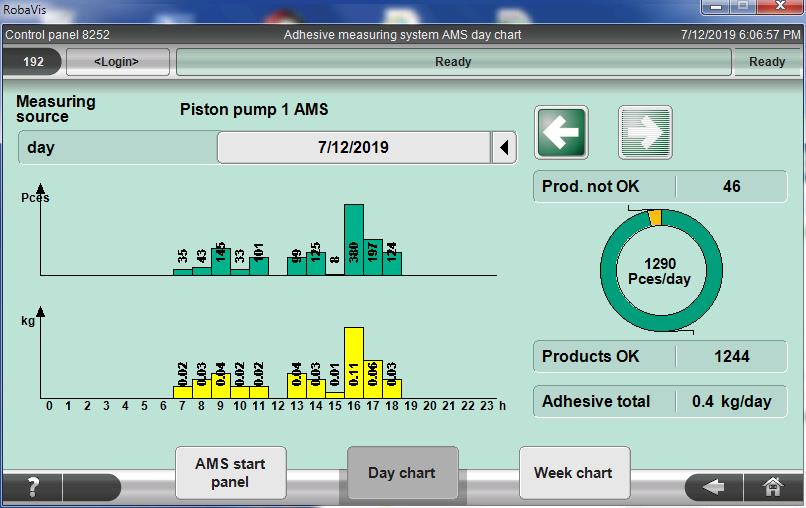

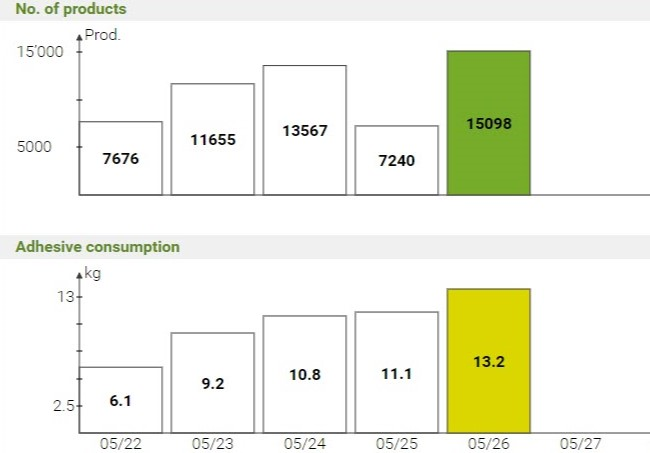

Для графического отображения данных используется программное обеспечение InfoPlus. На дисплей выводится точная оценка количества клея, нанесенного на каждый продукт. Возможно получение данных о расходе клея за определенный период времени (минута, час, день или месяц), а также о количестве произведенной продукции. Это позволяет оптимизировать рабочие процессы, снизить затраты или предотвратить незапланированные простои.
Анализ полученных данных позволяет сравнивать отдельные производственные линии, оценивать новые клеи и схемы нанесения. Параметры измерений могут быть переданы для дальнейшего анализа с помощью USB или в систему более высокого уровня через интерфейс данных (Profibus, Ethernet или real-time Ethernet).
Технические характеристики AMS-K
| Конструкция | Поршневой насос KPC 12 AMS | Поршневые насосы KPV 5, KPV 12 и KPV 16 |
| Плавитель | Concept Diamond / Stream | Vision S/S Pro / M / M Pro |
| Вязкость клея | От 500 до 10 000 МПас | От 500 до 10 000 МПас |
| Диапазон измерения* | от 1 до 50 кг/ч | от 1 до 23 кг/ч от 1 до 68 кг/ч от 1 до 110 кг/ч |
| Точность** | ± 5 % | ± 5 % |
Технические характеристики AMS-V
| Конструкция | AMS-V 0.025 | AMS-V 0.1 | AMS-V 0.2 | AMS-V 1 |
| Совместимо встроенный AMS-V или внешний AMS-V | Vision S Pro / M Pro, Concept Diamond / Stream | Vision S Pro / M Pro, Concept Diamond / Stream | Vision S Pro / M Pro | – |
| Совместимо внешний AMS-V* | RobaDrum, JumboFlex | RobaDrum, JumboFlex | RobaDrum, JumboFlex | Vision S Pro / M Pro, Concept Diamond / Stream, RobaDrum, JumboFlex |
| Объем клея / 1 импульс | 0.025 cм³ | 0.1 cм³ | 0.245 cм³ | 1.036 cм³ |
| Точность** | ± 0,3 % от 0,48 л/ч | ± 0,3 % от 2,4 л/ч | ± 0,3 % от 9,6 л/ч | ± 0,3 % от 24 л/ч |
